3530EVO fiksuoto sparno variklis

●Svoris: 75,1g (su laidais)
●Variklio dydis: 35,3 x30mm
●Veleno dydis: 5,047,5mm
●Statoriaus skersmuo: 28mm
●Statoriaus aukštis: 8mm
●Variklio laikiklis: 1925mm (M3*4)
●Konfigūracija: 12N14P
●KV vertė: 1100KV, 1400KV, 1700KV arba pritaikyta KV
Toliau pateikiamas D3530EVO fiksuoto sparno variklio įvadas. Tikiuosi padėti jums geriau suprasti D3530EVO fiksuoto sparno variklį. Sveiki atvykę į naujus ir senus klientus ir toliau bendradarbiauti su mumis, kad kartu kurtume geresnę ateitį!

Modelis:D3530EVO

Siųsti užklausą

Prekės aprašymas

D3530 EVO Naudojimas bešepetėliu nuolatinės srovės varikliu

Dėl 3530EVO fiksuoto sparno variklio kiekvienas turi skirtingus ypatingus rūpesčius, o mes stengiamės maksimaliai padidinti kiekvieno kliento gaminio reikalavimus, todėl mūsų 3530EVO fiksuoto sparno variklio kokybę palankiai įvertino daugelis klientų ir jis turėjo gerą reputaciją. daug šalių. „Flash Hobby 3530EVO“ fiksuoto sparno variklis pasižymi būdingu dizainu ir praktiškumu bei konkurencinga kaina. Norėdami gauti daugiau informacijos apie 3530EVO fiksuoto sparno variklį, nedvejodami susisiekite su mumis. D3530EVO (2808) bešepetėlis nuolatinės srovės variklis, skirtas sraigtasparnio lopšiui kavos aparatui pieno arbatos aparatui elektrinei gręžimo mašinai pjovimo mašinai roboto rankai

3530 EVO bešepetėlio nuolatinės srovės variklio savybės
48H lygio magnetas
Tikslus subalansuoto rotoriaus bandymas
14P12N didelio sukimo momento variklio konstrukcija
CNC 6061-T6 aliuminio varpas
Didelio apsukų skaičiaus importuotas (NSK/NMB) guolis

Aukštai temperatūrai atsparios varinės vielos apvija

3530 EVO Brushless DC variklio specifikacija

Svoris: 55,7 g (su laidais)
Variklio dydis: 28 x 26 mm
Veleno dydis: 3,0 * 41,0 mm
Variklio tvirtinimas: 16 * 19 mm (M3 * 4)
Konfigūracija: 12N14P

3530 EVO KV reikšmė pasirinkimui

KV vertė: 1100KV, 1400KV, 1700KV arba pritaikyta KV

KV: 1100KV
Didžiausia galia: 380 W
Maksimali srovė: 23,27A
Be apkrovos srovė: 1.16A/10V
Atsparumas: 97,5 mΩ
Baterija: 3-4S Lipo
Siūlomas atramas: 8 colių atrama

KV: 1400KV
Didžiausia vatų galia: 663 W
Maksimali srovė: 42,97A
Be apkrovos srovė: 1,77A/10V
Atsparumas: 54,4mΩ
Baterija: 3-4S Lipo
Siūlomas atramas: 8 colių atrama

KV: 1700KV
Didžiausia vatų galia: 702,5 W
Maksimali srovė: 44,92A
Be apkrovos srovė: 2,48A/10V
Atsparumas: 34,3 mΩ
Baterija: 3-4S Lipo
Siūlomas atramas: 7 colių atrama

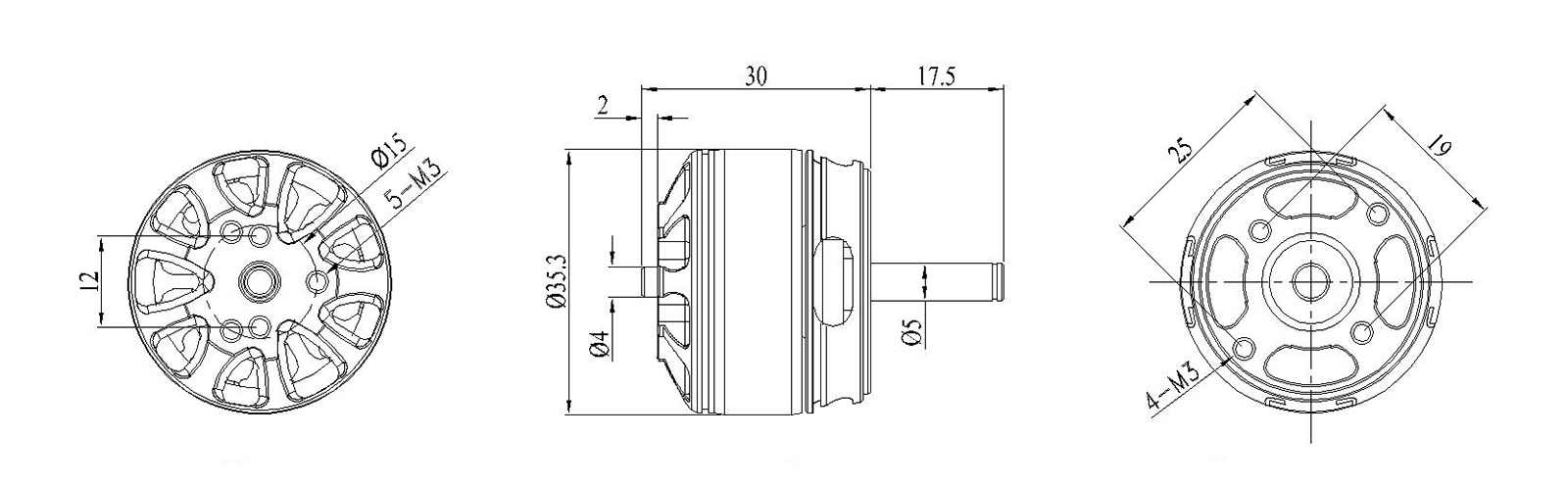

3530 EVO variklio brėžinys:

D3530 EVO RC bešepetėlio variklio bandymo duomenys

VARIKLIO TECHNINIAI DUOMENYS:
Nr.	voltai (V)	Prop	Droselis (%)	DARBINĖ (A)	Galia (W)	Stūmimas (g)	PRM	Efektyvumas (g/W)	Veikiantis temperatūra (℃)
D3530-1100KV (EVO)	12.45	7x5	40 %	3.10	38.6	221	6162	5.7	37.2℃
	12.43		50 %	4.21	52.3	284	6874	5.4
	12.41		60 %	5.30	65.8	311	7441	4.7
	12.38		70 %	6.63	82.1	373	8097	4.5
	12.34		80 %	8.83	109.0	436	8941	4.0
	12.28		90 %	11.62	142.7	519	9862	3.6
	12.26		100 %	13.00	159.4	565	10156	3.5
	12.82	APC8x6	40 %	3.33	42.7	264	6299	6.2	38.3℃
	12.75		50 %	4.53	57.8	331	7043	5.7
	12.60		60 %	5.80	73.1	393	7639	5.4
	12.45		70 %	7.36	91.6	446	8323	4.9
	12.43		80 %	9.93	123.4	555	9178	4.5
	12.40		90 %	13.29	164.8	670	10060	4.1
	12.33		100 %	14.75	181.9	715	10347	3.9
	16.86	7x5	40 %	4.65	78.4	352	7799	4.5	39.1℃
	16.75		50 %	6.45	108.0	433	8691	4.0
	16.70		60 %	8.35	139.4	513	9496	3.7
	16.50		70 %	10.82	178.5	627	10363	3.5
	16.45		80 %	14.86	244.4	753	11467	3.1
	16.32		90 %	19.51	318.4	929	12467	2.9
	16.22		100 %	21.52	349.1	958	12764	2.7
	16.77	APC8x6	40 %	4.71	79.0	390	7660	4.9	39.6℃
	16.70		50 %	6.56	109.6	477	8590	4.4
	16.65		60 %	8.69	144.7	582	9370	4.0
	16.50		70 %	11.44	188.8	695	10227	3.7
	16.48		80 %	15.92	262.4	877	11264	3.3
	16.43		90 %	21.12	347.0	1021	12125	2.9
	16.36		100 %	23.27	380.7	1080	12349	2.8
D3530-1400KV (EVO)	12.39	7x5	40 %	5.52	68.4	296	7357	4.3	38.5℃
	12.35		50 %	7.56	93.4	352	8238	3.8
	12.31		60 %	9.78	120.4	412	8985	3.4
	12.27		70 %	12.31	151.0	504	9766	3.3
	12.18		80 %	16.96	206.6	662	10790	3.2
	12.07		90 %	22.19	267.8	784	11772	2.9
	12.01		100 %	24.38	292.8	826	12111	2.8
	12.86	APC8x6	40 %	6.41	82.4	442	6553	5.4	39.3℃
	12.80		50 %	9.09	116.4	607	7405	5.2
	12.79		60 %	12.93	165.4	756	8315	4.6
	12.69		70 %	17.57	223.0	919	9142	4.1
	12.56		80 %	23.26	292.1	1046	10014	3.6
	12.38		90 %	30.30	375.1	1284	10721	3.4
	12.28		100 %	32.63	400.7	1351	10891	3.4
	12.38	APC9x6	40 %	6.01	74.4	356	6418	4.8	39.8℃
	12.34		50 %	8.49	104.8	538	7272	5.1
	12.27		60 %	11.96	146.7	693	8133	4.7
	12.19		70 %	16.14	196.7	861	8949	4.4
	12.08		80 %	21.74	262.6	1066	9773	4.1
	11.93		90 %	28.34	338.1	1195	10569	3.5
	11.86		100 %	30.83	365.6	1283	10790	3.5
	16.28	APC8x6	40 %	8.58	139.7	654	7679	4.7	40.7℃
	16.19		50 %	12.66	205.0	836	8724	4.1
	16.07		60 %	18.34	294.7	1009	9730	3.4
	15.84		70 %	24.11	381.9	1241	10598	3.2
	15.65		80 %	31.61	494.7	1469	11341	3.0
	15.47		90 %	40.16	621.3	1650	12010	2.7
	15.43		100 %	42.97	663.0	1662	12070	2.5
D3530-1700KV (EVO)	12.65	7x5	40 %	9.17	116.0	430	8664	3.7	39.6℃
	12.60		50 %	12.77	160.9	522	9630	3.2
	12.52		60 %	16.68	208.8	614	10457	2.9
	12.40		70 %	21.83	270.7	762	11455	2.8
	12.23		80 %	28.73	351.4	912	12538	2.6
	11.95		90 %	37.08	443.1	1100	13430	2.5
	11.92		100 %	40.81	486.5	1167	13725	2.4
	12.68	APC8x6	40 %	9.29	117.8	502	8524	4.3	40,3 ℃
	12.61		50 %	13.07	164.8	620	9477	3.8
	12.53		60 %	17.41	218.1	737	10299	3.4
	12.42		70 %	23.26	288.9	894	11222	3.1
	12.27		80 %	31.38	385.0	1056	12150	2.7
	12.07		90 %	41.31	498.6	1207	12963	2.4
	11.99		100 %	44.51	533.7	1229	13224	2.3
	16.57	APC7x4	40 %	10.37	171.8	545	11871	3.2	40,3 ℃
	16.49		50 %	13.85	228.4	716	13091	3.1
	16.37		60 %	17.67	289.3	869	14130	3.0
	16.14		70 %	22.83	368.5	1046	15259	2.8
	15.92		80 %	30.40	484.0	1255	16705	2.6
	15.65		90 %	39.43	617.1	1474	17890	2.4
	15.64		100 %	44.92	702.5	1577	18461	2.2
Pastabos: Temperatūros bandymo sąlyga yra variklio paviršiaus temperatūra esant 100 % droseliui, kai variklis veikia 15 s. Aplinkos temperatūra 26 ℃
