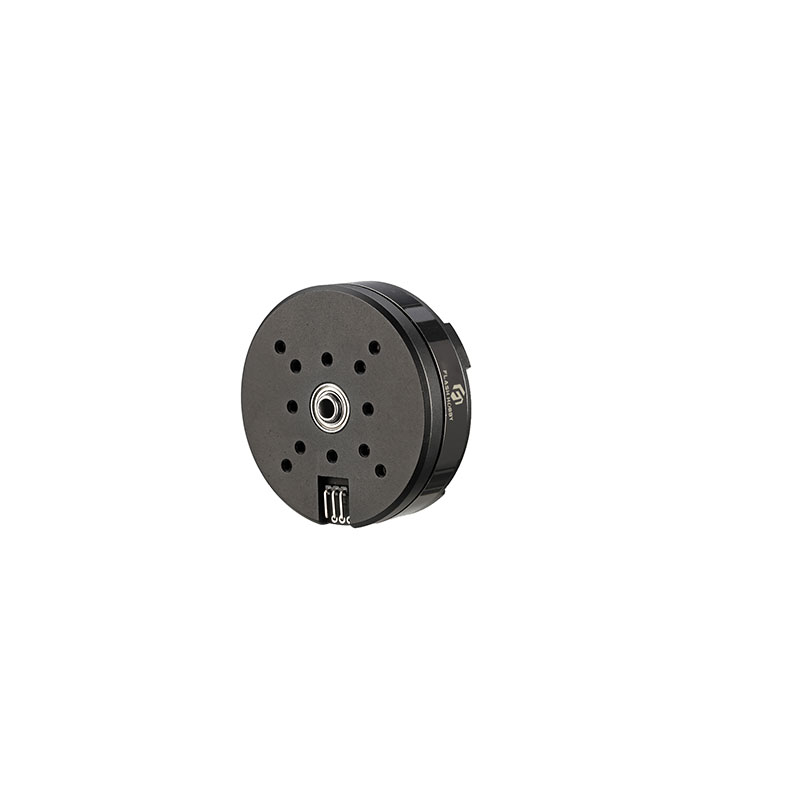

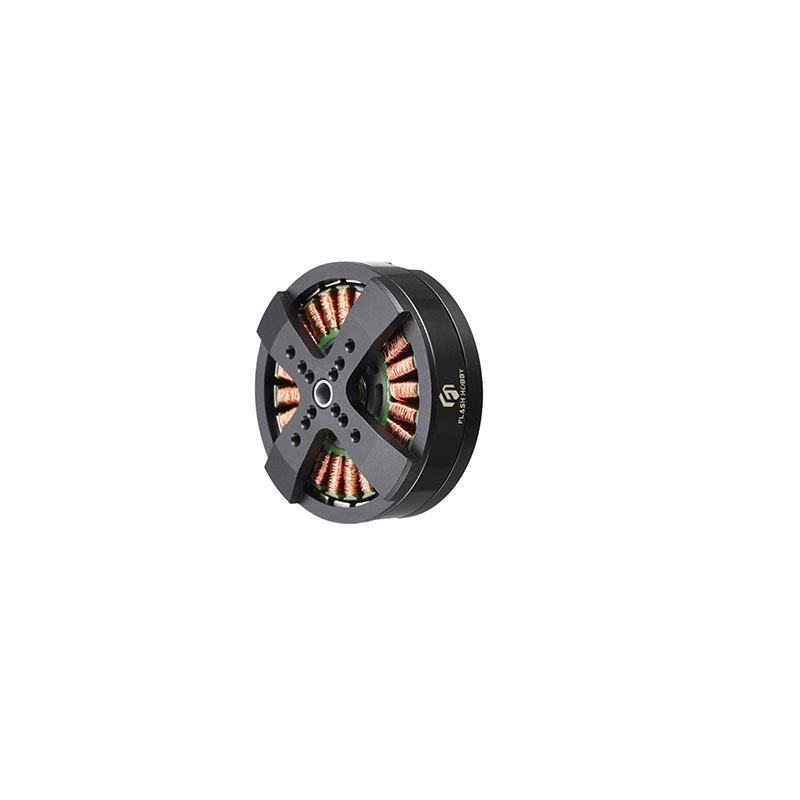

BGM5208-75T karkasinis variklis

BGM5208-75T karkaso variklio įvadas:

Kas vis dėlto yra gimbalinis variklis?

Kardaninis variklis yra 3 fazių variklis be šepetėlių, kurio statorius yra suvyniotas daugybe apsisukimų, todėl pasižymi daug didesne varža ir induktyvumu, palyginti su didelės srovės bešepetiniais varikliais, naudojamais dronams, nuolatinės srovės plokštumoms ir tt pakelti. Gimbaliniai varikliai dažniausiai naudojami... na... kamerų kardaniniuose kardainiuose, nes jie užtikrina sklandų judesį ir reikalauja mažų srovių varikliui gaminti. Tai savo ruožtu gali padėti sumažinti variklio tvarkyklės ir susijusių laidų dydį ir tt Atkreipkite dėmesį, kad mes kalbame apie srovės per statoriaus apvijas sumažinimą, o ne apie galią, paverčiamą šiluma dėl statoriaus apvijų įkaitimo Džauliuose, kuri vis tiek yra tokia pati esant tokiam pačiam sukimo momento dydžiui.

Norint pasiekti uždarojo ciklo srovės valdymą, variklio valdikliai, tokie kaip Tinymovr, naudoja srovės matavimo rezistorius kiekvienoje fazėje (dažniausiai nuosekliai su žemos pusės MOSFET), kad įvertintų srovę variklio apvijose. Šie rezistoriai turi mažą varžą (daugiausia kelių miliOmų diapazone), kad apribotų galios išsklaidymą rezistoriuje ir leistų veikti plačiuose srovės diapazonuose (iki kelių dešimčių amperų, ​​net šimtų). Trūkumas yra tas, kad srovės matavimai rodo 100 s mA triukšmą, todėl negalima tiksliai išmatuoti mažų srovių.

Tinymovr gimbal režimas išjungia uždarojo ciklo srovės valdymą. Įsakytos srovės konvertuojamos į įtampą naudojant pagrindines varžos ir induktyvumo formules.

„Gimbal“ variklį galima naudoti su kavos aparatu „Cradle“, „Pieno arbatos aparatu“, elektriniu gręžtuvu, pjovimo mašina ir robotine ranka, taip pat su fotoaparato stabilizatoriumi.

MOTORIAUS brėžinys:

Produkto informacija:

Taikymas:
